LLC半橋諧振型的DC-DC變換器目前被廣泛的應用在電動汽車、工業制造等領域，這種變換器具有高效率、高穩定性以及低損耗等優勢，因此在最近幾年越發的受到了生產商和消費群體的青睞。本文將會(huì )簡單的就半橋LLC轉換器的工作原理展開簡要分析，幫助工程師更充分的了解這一類型的變換器的工作特性。

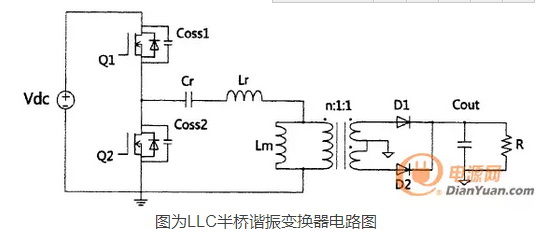

      我們以最普通的LLC半橋諧振型變換器為例。該種類型的變換器主電路如下圖所示，從下圖中我們可以看到，兩個主開關管Q1、Q2組成半橋結構，驅動信號是占空比為50%的互補模式工作（通常情況下為了防止上下橋臂直通，在信號帶會(huì )有一定的死區時間），Q1、Q2互補導通，產生一方波電壓Vmid作為諧振回路的輸入。在該結構中，諧振電容Cr、諧振電感Lr和變壓器勵磁電感Lm構成LLC的諧振網絡(luò )，其中諧振電容Cr也起隔直電容的作用。在變壓器副邊，二極管D1、D2組成帶有中心抽頭的全波整流電路，輸出電壓經輸出電容Cout濾波后供負載使用。

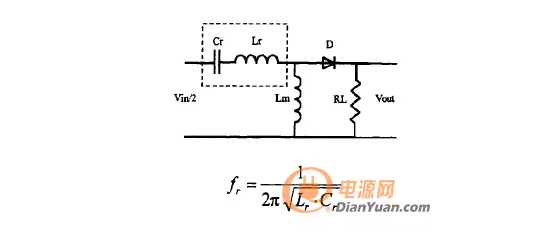

從該結構圖中我們可以比較清晰的看到，這種半橋LLC諧振型的DC-DC變換器在結構上采用兩個串聯電感和一個串聯電容，其中Lr是諧振電感，Cr是諧振電容、Lm是激磁電感。這兩個串聯電感和串聯電容形成了兩個諧振頻率。當副邊整流二極管導通時，變壓器副邊電壓箝位勵磁電感Lm，Lm兩端電壓恒定不參與諧振，諧振元件為諧振電感Lr、諧振電容Cr，定義諧振頻率為：

而當副邊整流二極管處于截止狀態時，該結構中的變壓器與副邊斷開，此時既沒有能量從原邊傳輸到副邊，Lm不再被副邊電壓箝位，此時諧振元件為諧振電感Lr、諧振電容Cr、激磁電感Lm，定義諧振頻率為：

在平時的運行過程中，由于半橋LLC諧振型的DC-DC變換器采用的是變頻控制，因此其能量傳輸是通過改變開關頻率fs來調節的。在通常情況下，半橋LLC諧振變換器具有不同的工作模式，根據開關管的工作頻率fs和諧振頻率fr、fm的關系，以及輸入電壓和負載等因素，LLC諧振變換器可分為fs>fr、fm
